کبری وایرلس جی پی آر COBRA WIRELESS GPR

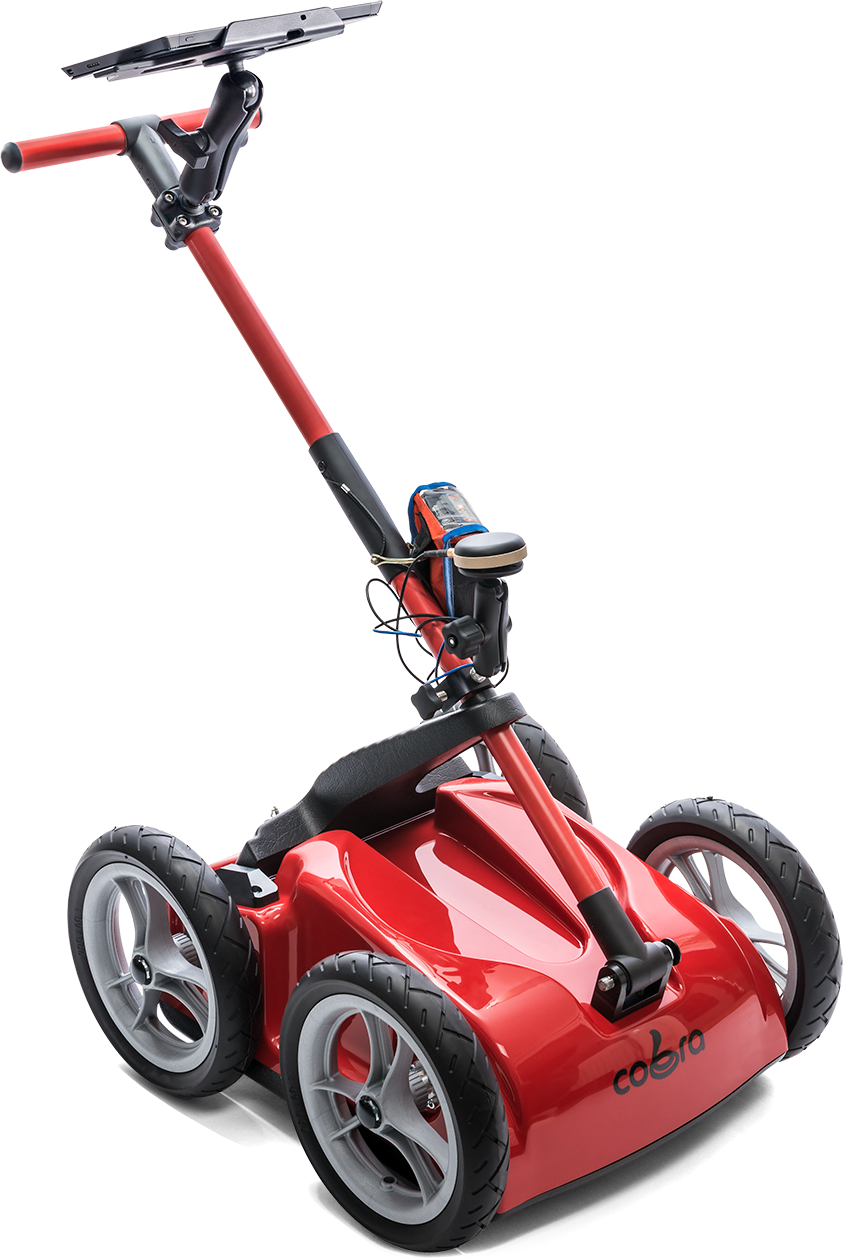

COBRA WIRELESS GPR
برند:RADARTEAM
3 سال گارانتی کتبی،۲سال گارانتی تعویض،۵سال خدمات پس از فروش
مشخصات
مدل دستگاه
کبری وایرلس جی پی آر
کشور سازنده
رادار تیم سوئد
سیستم کارکرد
جی پی آر
عمق شناسایی
تا 15 متر
وزن دستگاه
حدود ۱۵ کیلوگرم (کل سیستم با کالسکه)
قابلیت ضد آب بودن
تنها در برابر باران مقاوم است
باتری
لیتیوم یون یکپارچه ۷۳ واتساعت
هدفون
هدفون رو سیستم نیست
محدوده دمای عملیاتی
۲۰- درجه سانتیگراد تا ۵۰+ درجه سانتیگراد
توضیحات
بررسی تخصصی سیستم Cobra Wireless GPR
توضیح مختصر و بررسی تخصصی
سیستم
Cobra Wireless GPR

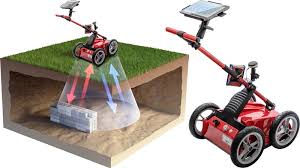

یک دستگاه رادار نافذ زمین (GPR) بسیار پیشرفته، سبک و یکپارچه است که توسط شرکت سوئدی Radar Team AB تولید میشود. این دستگاه انقلابی در زمینه نقشهبرداری زیرسطحی ایجاد کرده است، زیرا برخلاف سیستمهای قدیمی که نیاز به چندین آنتن با فرکانسهای مختلف داشتند، از یک آنتن منحصربهفرد سهگانه CBD (Circular Butterfly Dipole) با فناوری ثبت اختراع شده استفاده میکند. این آنتن سهگانه، پالسها را در سه فرکانس اسمی ۲۰۰، ۴۰۰ و ۸۰۰ مگاهرتز به طور همزمان و ترکیبی به داخل زمین ارسال میکند. این ترکیب فرکانسی، دستگاه را قادر میسازد تا به طور خودکار بهترین فرکانس مورد نیاز را برای اعماق مختلف انتخاب کند و تصاویر با وضوح بالا را بدون نقاط کور یا "مناطق مرده" ارائه دهد.
ارتباط بین واحد GPR و واحد کنترل (معمولاً یک تبلت یا رایانه شخصی مقاوم) از طریق بلوتوث بیسیم برقرار میشود، که نیاز به کابلهای دست و پا گیر و شکننده را از بین میبرد و انعطافپذیری عملیاتی را افزایش میدهد.
ویژگیهای اصلی
- عملکرد بیسیم: اتصال بلوتوثی بین واحد GPR و کنترلر.
- آنتن سهگانه CBD: فناوری منحصربهفرد با فرکانسهای اسمی ۲۰۰، ۴۰۰ و ۸۰۰ مگاهرتز.
- عملکرد پهنباند: پوشش طیف فرکانسی بسیار گسترده از ۵۰ تا ۱۴۰۰ مگاهرتز، که جایگزین چندین آنتن معمولی میشود.
- نمونهبرداری در زمان واقعی (RTS): فناوری پیشرفتهای که نسبت سیگنال به نویز (SNR) را به میزان قابل توجهی افزایش میدهد و دادههای خام با کیفیت بالاتری ارائه میکند.
- بدون نقاط کور: ترکیب فرکانسی باعث میشود که دستگاه بتواند اهداف نزدیک به سطح و اهداف عمیقتر را به طور همزمان تشخیص دهد.
- عملیات هوابرد/زوجشده با هوا: قابلیت استفاده از دستگاه در حالت زمینی یا حتی حمل آن توسط پهپاد یا هلیکوپتر برای مناطق صعبالعبور.
- نرمافزار جامع: شامل نرمافزار جمعآوری دادهها (Cobra DAQ) و نرمافزار پسپردازش PRISM 2 با قابلیت صادرات سهبعدی.
کاربردها
این سیستم در طیف گستردهای از کاربردهای حرفهای مورد استفاده قرار میگیرد:
- نقشهبرداری زیرساختها: مکانیابی لولههای پلاستیکی، بتنی، فلزی، کابلهای برق، و تأسیسات شهری.
- مهندسی عمران: بازرسی سازههای داخلی جادهها، پلها، تونلها، و تشخیص حفرهها و ترکها در بتن یا سنگ بستر.
- باستانشناسی و پزشکی قانونی: نقشهبرداری پیش از حفاری از سازههای مدفون، فونداسیونها، و اتاقکهای زیرزمینی.
- زمینشناسی و معدن: تعیین عمق سنگ بستر، نقشهبرداری لایههای خاک، و یافتن ذخایر معدنی.
- محیط زیست: مکانیابی زبالههای خطرناک، مخازن زیرزمینی (USTs) و نشت آلایندهها.
مزایا و معایب
مزایا:
- کارایی بالا: آنتن چند فرکانسی نیاز به تعویض سختافزاری آنتن برای اعماق مختلف را برطرف میکند.
- کیفیت دادهها: فناوری RTS و آنتن CBD دادههای خام با کیفیت بالا و نویز کم ارائه میدهند.
- انعطافپذیری: طراحی بیسیم، سبک (حدود ۱۵ کیلوگرم) و جمعوجور.
- عمقزنی: ادعای عمق تا ۱۰ متر در شرایط خاک مناسب، با زمان بازگشت قابل تنظیم تا ۲۰۰۰ نانوثانیه.
معایب:
- هزینه بالا: یک سیستم تخصصی و گرانقیمت محسوب میشود که قیمت آن در محدوده چند ده هزار دلار قرار دارد.
- وابستگی به جنس خاک: مانند تمام سیستمهای GPR، عمق نفوذ به شدت به رسانایی خاک بستگی دارد (در خاکهای رسی و مرطوب عملکرد ضعیفتری دارد).
- نیاز به تخصص: تفسیر دادههای رادارگرام و استفاده از نرمافزارهای پسپردازش نیاز به آموزش و تخصص دارد.

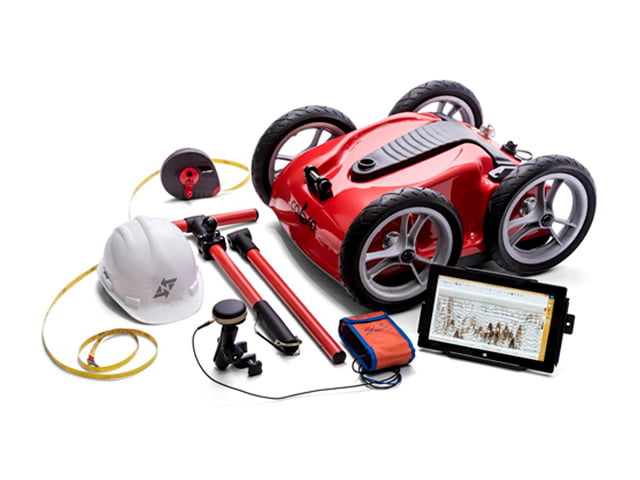

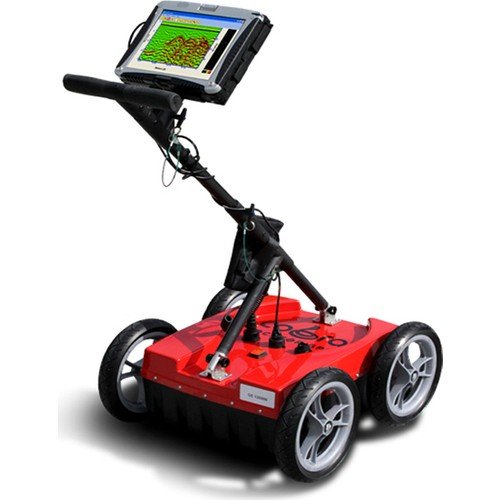

محتویات داخل جعبه (کیت استاندارد)
یک کیت استاندارد Cobra Wireless GPR معمولاً شامل موارد زیر است:
- واحد اصلی GPR با آنتن سهگانه CBD و باتری لیتیوم یونی داخلی.
- واحد کنترل (معمولاً یک تبلت یا رایانه شخصی مقاوم و ضدآب با ویندوز).
- نرمافزار جمعآوری دادهها (Cobra DAQ) از پیش نصب شده.
- نرمافزار پسپردازش PRISM 2 (با ماژول صادرات سهبعدی).
- کالسکه (ترولی) هوشمند با چرخهای آزادشونده سریع و دسته غیرفلزی.
- رمزگذار (Encoder) نرمافزاری/سختافزاری با وضوح بالا برای ثبت مسافت دقیق.
- شارژر باتری خارجی.
- جعبه حمل و نقل مقاوم و ضدضربه.
- دفترچه راهنمای عملیات (روی دیسک USB).
نکته جالب درباره سیستم
یکی از جذابترین ویژگیهای این سیستم، توانایی محاسبه سرعت امواج در زمین به طور مستقیم از محتوای فرکانسی است. این کار با استفاده از یک فرمول انحصاری انجام میشود که به اپراتور کمک میکند تا بدون نیاز به حفاری یا آزمایشهای جانبی پیچیده، اطلاعات دقیقتری در مورد محیط زیرسطحی به دست آورد و عمق اهداف را با دقت بیشتری تعیین کند.
مشخصات فنی کلیدی
| ویژگی |
|---|
| مشخصات | منبع | |
|---|---|---|
| نوع آنتن | CBD Multi Frequency (پروانهای دایرهای سهگانه) | |
| فرکانسهای اسمی | ۲۰۰، ۴۰۰، ۸۰۰ مگاهرتز (ترکیبی) | |
| پهنای باند عملیاتی | ۵۰ تا ۱۴۰۰ مگاهرتز | |
| ارتباط | بیسیم (بلوتوث) | |
| عمق نفوذ | متغیر، معمولاً ۰ تا 15 متر (بسته به شرایط زمین) | |
| فناوری نمونهبرداری | Real Time Sampling (RTS) - اختیاری در برخی مدلها | |
| باتری | لیتیوم یون یکپارچه ۷۳ واتساعت | |
| زمان کارکرد | حدود ۸ تا ۱۴ ساعت عملیات مداوم | |
| وزن | حدود ۱۵ کیلوگرم (کل سیستم با کالسکه) | |
| فرمت داده | استاندارد ژئوفیزیکی SEGY (.sgy |
گارانتی و خدمات پس از فروش :
تمامی سیستم های خریداری شده از شرکت کاوشیار دارای اصالت کالا و 3 سال گارانتی کتبی و 5 سال خدمات پس از فروش می باشند و شرکت کاوشیار تنها شرکتی هست که به شما خریداران گارانتی تعویض میدهد
و امکان خرید حضوری همراه با تست و آمورش صفر تا صد رایگان و ارسال یک روزه رایگان به سرتاسر دنیا رو به شما خریداران گرامی میدهد
نقد و بررسی
بررسی جامع: اتصال Cobra GPR به ماشین و پهپاد
سیستم اصلی Cobra GPR (چه نسخه Wireless و چه نسخه Plug-In) یک سختافزار منعطف است که میتواند به روشهای مختلفی پیکربندی شود تا با نیازهای خاص پروژه شما مطابقت داشته باشد.
۱. اتصال به ماشین (Vehicle Mounting)
هر دو نسخه اصلی GPR کوبرا قابلیت اتصال به خودرو را دارند:
نحوه اتصال به ماشین:
از یک کیت نصب خودرو (Vehicle Mounting Kit) استفاده میشود. این کیت شامل یک صفحه لغزنده (Skid Plate) است که واحد GPR روی آن نصب میشود و روی زمین کشیده میشود. یک مسافتسنج چرخدار (Odometer) نیز برای ثبت دقیق مسافت طی شده به کالسکه متصل میشود.
کارکرد و عمق:
- کارکرد: سرعت نقشهبرداری بسیار بالا میرود و مناطق وسیع را میتوان در زمان کوتاهی اسکن کرد.
- عمق: عمق نفوذ همانند حالت دستی است و به نوع خاک و مدل آنتن بستگی دارد (تا ۱۰ متر برای مدل Wireless، و تا ۴۰ الی ۱۲۰ متر برای مدلهای Plug-In Subecho در شرایط ایدهآل).
۲. مدل "درون" (Cobra Drone GPR / Airborne)
این یک پکیج کاربردی است که فقط از نسخه بیسیم (Wireless) سیستم استفاده میکند.
تعداد و مدلها:
مدل درون یک مدل واحد از نظر پیکربندی است، اما میتواند با دو نوع آنتن مختلف استفاده شود:
- آنتن CBD (مدل وایرلس استاندارد): برای عمق کم و متوسط (تا ۱۰ متر).
- آنتنهای Subecho (SE-40, SE-70, SE-150): این آنتنها میتوانند روی پهپاد نصب شوند (در حالت هوابرد) تا عمق بیشتری را بزنند، اما عملکردشان در هوا کمتر از روی زمین است.
نحوه اتصال به پهپاد:
از یک کیت نصب پهپاد (Drone Mounting Kit) استفاده میشود که دستگاه GPR را به زیر یک پهپاد قدرتمند متصل میکند. ارتباط بین GPR و کنترلر روی زمین کاملاً بیسیم (بلوتوث) است و نرمافزار با GPS پهپاد هماهنگ میشود.
کارکرد و عمق:
- کارکرد: نقشهبرداری از مناطق خطرناک، صعبالعبور، باتلاقی یا کوهستانی بدون نیاز به حضور اپراتور روی زمین.
- عمق: عمق نفوذ در حالت هوابرد کاهش مییابد زیرا سیگنال باید از هوا عبور کند و به زمین برسد. عمق زنی در این حالت کاملاً متغیر و کمتر از حالت زمینی است.
۳. مدل "پلاگ-این" (Cobra Plug-In)
این مدل یک واحد پردازشگر است که با آنتنهای باسیم فرکانس پایین کار میکند.
تعداد و مدلها:
پلاگ-این به سه مدل آنتن اصلی تقسیم میشود (که به صورت باسیم به دستگاه وصل میشوند):
- SE-40: عمیقترین حالت (تا ۱۲۰ متر).
- SE-70: عمق متوسط (تا ۸۰ متر).
- SE-150: عمق کمتر (تا ۴۰ متر).
نحوه اتصال:
- به ماشین: بله، قابل اتصال به ماشین است (همانند بالا با کیت خودرو و صفحه لغزنده).
- به پهپاد: بله
کارکرد و عمق:
- کارکرد: این مدلها برای کاربردهای زمینشناسی عمیق و اکتشافات بزرگ طراحی شدهاند که نیاز به نفوذ بسیار زیاد دارند.
- عمق: بیشترین عمق نفوذ را در میان تمام مدلهای کوبرا دارد (تا ۱۲۰ متر در بهترین شرایط).
خلاصه کلی
| مدل اصلی |
|---|
| اتصال به ماشین؟ | اتصال به پهپاد؟ | تعداد مدلهای آنتن | حداکثر عمق (ایدئال) | |
|---|---|---|---|---|
| Wireless | بله | بله (پکیج Drone) | ۱ نوع آنتن CBD | ۱۰ متر |
| Plug-In | بله | بله | ۳ نوع آنتن Subecho | ۱۲۰ متر |
