کبری پلاگ این جی پی آر COBRA PLUG IN GPR

COBRA PLUG IN GPR
برند:RADARTEAM
3 سال گارانتی کتبی،۲سال گارانتی تعویض،۵سال خدمات پس از فروش
1,500,000,000
مشخصات

مدل دستگاه

کبری پلاگ این جی پی آر

کشور سازنده

رادار تیم سوئد

سیستم کارکرد

جی پی آر

عمق شناسایی

40 تا 120 متر

قابلیت ضد آب بودن

واحد اصلی ضدآب است

باتری

لیتیوم یون یکپارچه ۷۳ وات‌ساعت

هدفون

دارای هدفون نمی باشد

محدوده دمای عملیاتی

۲۰- درجه سانتی‌گراد تا ۵۰+ درجه سانتی‌گراد

توضیحات
بررسی تخصصی سیستم Cobra Plug-In GPR
در ادامه، متن کامل و دقیقی درباره سیستم رادار نافذ زمین Cobra Plug-In GPR از شرکت سوئدی Radar Team AB بر اساس اطلاعات رسمی و مستندات فنی ارائه شده است.



توجه کنید پهباد باید به صورت جداگانه تهیه شود


توضیح مختصر و بررسی تخصصی

سیستم Cobra Plug-In GPR یک دستگاه رادار نافذ زمین (GPR) است که برای کاربردهای تخصصی با نیاز به نفوذ بسیار عمیق طراحی شده است. برخلاف مدل Wireless که روی فرکانس‌های بالاتر و عمق کمتر تمرکز دارد، مدل Plug-In از آنتن‌های خارجی با فرکانس پایین (VLF - Very Low Frequency) استفاده می‌کند.

این سیستم شامل یک واحد کنترل الکترونیکی اصلی (با فناوری نمونه‌برداری در زمان واقعی RTS) و سه مدل آنتن قابل تعویض به نام‌های SUBECHO (SE-40, SE-70, SE-150) است. اتصال بین واحد کنترل و آنتن‌ها و همچنین بین واحد کنترل و تبلت اپراتور، کاملاً سیمی است که پایداری داده‌ها را در محیط‌های پر نویز تضمین می‌کند. این پیکربندی برای زمین‌شناسی، معدن، و باستان‌شناسی عمیق که نیاز به دیدن لایه‌ها و سازه‌ها در ده‌ها متر زیر سطح زمین دارند، ایده‌آل است.

ویژگی‌های اصلی

  • اتصال سیمی (Plug-In): استفاده از کابل‌های محکم برای اتصال مطمئن بین واحدها.
  • آنتن‌های SUBECHO: سه مدل آنتن مختلف با فرکانس‌های پایین (حدود ۵۲ تا ۱۲۴ مگاهرتز) برای تنظیم عمق و وضوح مورد نیاز.
  • فناوری نمونه‌برداری در زمان واقعی (RTS): فناوری پیشرفته‌ای که نسبت سیگنال به نویز (SNR) را به میزان قابل توجهی افزایش داده و کیفیت داده‌های خام را بهبود می‌بخشد.
  • عمق نفوذ استثنایی: قابلیت رسیدن به عمق تا ۱۲۰ متر در شرایط خاک ایده‌آل.
  • مقاومت بالا: واحد الکترونیکی اصلی دارای درجه حفاظت IP65 است (مقاوم در برابر گرد و غبار و پاشش آب).
  • نرم‌افزار جامع: شامل نرم‌افزار جمع‌آوری داده‌ها (Cobra DAQ) و نرم‌افزار پس‌پردازش PRISM 2.
  • انعطاف‌پذیری نصب: قابلیت استفاده به صورت دستی (توسط اپراتور) یا اتصال به وسیله نقلیه (ماشین یا ATV).

کاربردها

این سیستم در طیف گسترده‌ای از کاربردهای حرفه‌ای که نیاز به عمق بالا دارند استفاده می‌شود:

  • زمین‌شناسی: تعیین عمق سنگ بستر، نقشه‌برداری لایه‌های زیرین زمین و گسل‌ها.
  • اکتشافات معدنی: یافتن ذخایر معدنی و نقشه‌برداری ساختارهای زمین‌شناسی مرتبط.
  • هیدرولوژی: تعیین سطح آب‌های زیرزمینی و نقشه‌برداری آبرفت‌ها.
  • باستان‌شناسی عمیق: شناسایی اتاقک‌های بزرگ، غارها و سازه‌های باستانی در عمق زیاد.
  • عمران و محیط زیست: بازرسی تونل‌ها، سدها و یافتن مخازن بزرگ مدفون.
مزایا و معایب

مزایا:

  • عمق بی‌رقیب: بالاترین عمق نفوذ در میان تمام سیستم‌های قابل حمل GPR شرکت Radar Team.
  • پایداری داده: اتصال سیمی باعث می‌شود تداخل الکترومغناطیسی و قطعی سیگنال به حداقل برسد.
  • انتخاب فرکانس: امکان انتخاب بین سه آنتن مختلف برای بهینه‌سازی پروژه.
معایب:

  • حساسیت به نوع خاک: در خاک‌های رسی و مرطوب (مانند مدل وایرلس)، عمق نفوذ به شدت کاهش می‌یابد.
  • نیاز به کابل: کابل‌ها می‌توانند در محیط‌های عملیاتی دست و پا گیر باشند و محدودیت حرکتی ایجاد کنند.
  • تخصص بالا: تفسیر داده‌های عمیق GPR نیاز به دانش و تخصص ژئوفیزیکی دارد.
  • قیمت بالا: یک سیستم بسیار تخصصی و گران‌قیمت محسوب می‌شود.

محتویات داخل جعبه (کیت استاندارد)

یک کیت استاندارد Cobra Plug-In معمولاً شامل موارد زیر است:

  • واحد اصلی الکترونیکی Plug-In (با باتری داخلی).
  • یک مدل آنتن Subecho انتخابی (SE-40 یا SE-70 یا SE-150).
  • واحد کنترل (معمولاً یک تبلت یا رایانه شخصی مقاوم با ویندوز).
  • نرم‌افزار جمع‌آوری داده‌ها (Cobra DAQ) و نرم‌افزار پس‌پردازش PRISM 2.
  • کابل‌های اتصال آنتن و کنترلر.
  • کالسکه (ترولی) یا کیت نصب دستی.
  • شارژر باتری و جعبه حمل و نقل مقاوم.

نکته جالب درباره سیستم

نکته جالب این سیستم قابلیت استفاده از آنتن‌های Subecho در حالت هوابرد (Airborne) است. با وجود اینکه مدل Plug-In ذاتا باسیم است، خود آنتن‌های Subecho را می‌توان در یک پیکربندی خاص هوابرد استفاده کرد و به پهپاد وصل نمود (البته باز هم با محدودیت‌هایی در عمق نفوذ در حالت هوایی نسبت به حالت زمینی). این انعطاف‌پذیری به کاربران اجازه می‌دهد تا اکتشافات عمیق را در مناطق غیرقابل دسترس انجام دهند.

مشخصات فنی کلیدی

ویژگی
  مشخصات
نوع آنتن Subecho Low Frequency (قابل تعویض)
فرکانس‌های اسمی ۵۲ مگاهرتز (SE-40), ۸۰ مگاهرتز (SE-70), ۱۲۴ مگاهرتز (SE-150)
ارتباط سیمی (Wired)
عمق نفوذ ۴۰ تا ۱۲۰ متر (بسیار وابسته به شرایط زمین)
فناوری نمونه‌برداری Real Time Sampling (RTS)
باتری لیتیوم یون یکپارچه ۷۳ وات‌ساعت
درجه حفاظت (واحد الکترونیک) IP65
فرمت داده استاندارد ژئوفیزیکی SEGY (.sgy)



گارانتی و خدمات پس از فروش :

تمامی سیستم های خریداری شده از شرکت کاوشیار  دارای اصالت کالا و 3 سال گارانتی کتبی و 5 سال خدمات پس از فروش می باشند و شرکت کاوشیار تنها شرکتی هست که به شما خریداران گارانتی تعویض میدهد

و امکان خرید حضوری همراه با تست و آمورش صفر تا صد رایگان و ارسال یک روزه رایگان به سرتاسر دنیا رو به شما خریداران گرامی میدهد

نقد و بررسی

بررسی جامع: اتصال Cobra GPR به ماشین و پهپاد


سیستم اصلی Cobra GPR (چه نسخه Wireless و چه نسخه Plug-In) یک سخت‌افزار منعطف است که می‌تواند به روش‌های مختلفی پیکربندی شود تا با نیازهای خاص پروژه شما مطابقت داشته باشد.

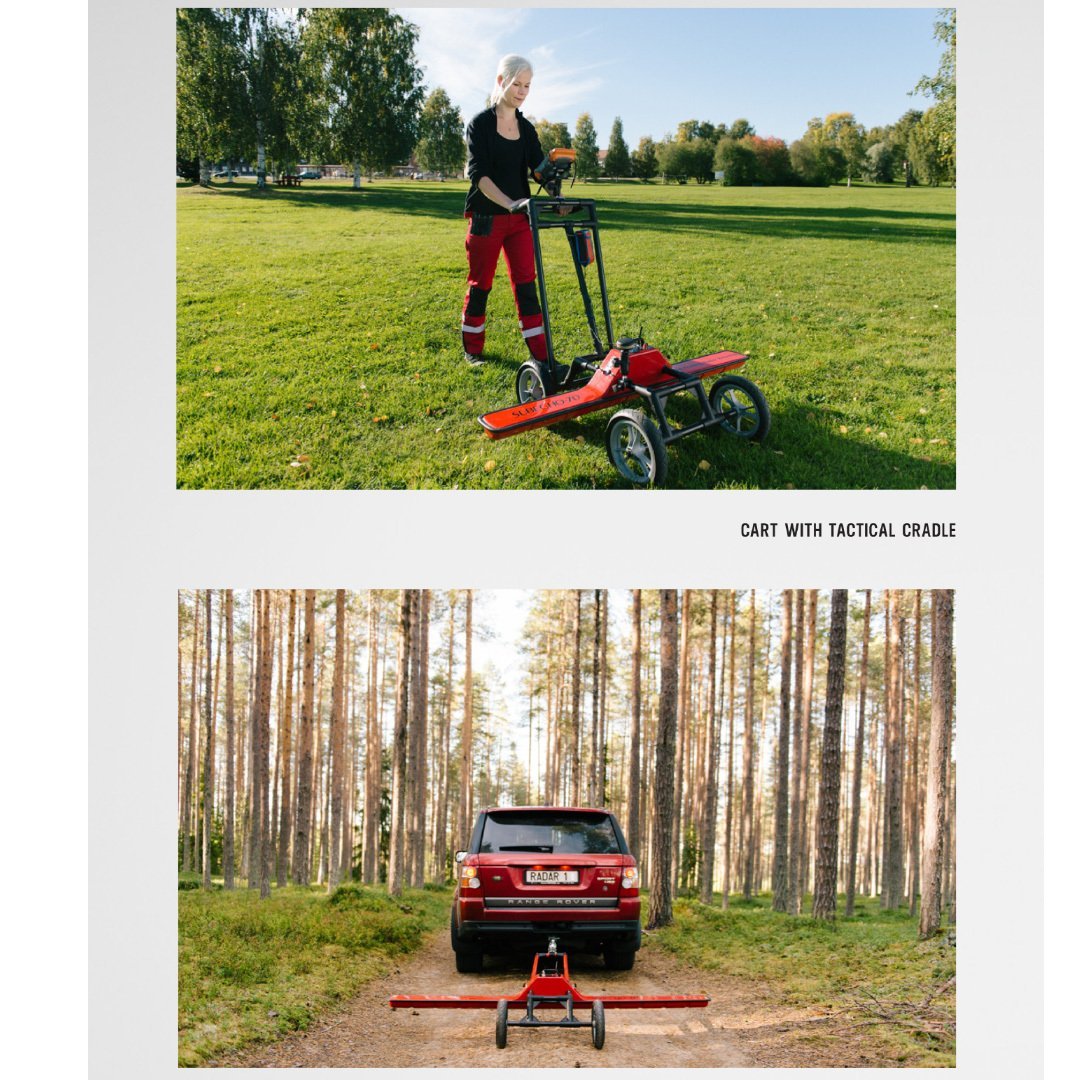

۱. اتصال به ماشین (Vehicle Mounting)

هر دو نسخه اصلی GPR کوبرا قابلیت اتصال به خودرو را دارند:


نحوه اتصال به ماشین:

از یک کیت نصب خودرو (Vehicle Mounting Kit) استفاده می‌شود. این کیت شامل یک صفحه لغزنده (Skid Plate) است که واحد GPR روی آن نصب می‌شود و روی زمین کشیده می‌شود. یک مسافت‌سنج چرخ‌دار (Odometer) نیز برای ثبت دقیق مسافت طی شده به کالسکه متصل می‌شود.

کارکرد و عمق:

  • کارکرد: سرعت نقشه‌برداری بسیار بالا می‌رود و مناطق وسیع را می‌توان در زمان کوتاهی اسکن کرد.
  • عمق: عمق نفوذ همانند حالت دستی است و به نوع خاک و مدل آنتن بستگی دارد (تا ۱۰ متر برای مدل Wireless، و تا ۴۰ الی ۱۲۰ متر برای مدل‌های Plug-In Subecho در شرایط ایده‌آل).


۲. مدل "درون" (Cobra Drone GPR / Airborne)

این یک پکیج کاربردی است که فقط از نسخه بی‌سیم (Wireless) سیستم استفاده می‌کند.

تعداد و مدل‌ها:

مدل درون یک مدل واحد از نظر پیکربندی است، اما می‌تواند با دو نوع آنتن مختلف استفاده شود:

  • آنتن CBD (مدل وایرلس استاندارد): برای عمق کم و متوسط (تا ۱۰ متر).
  • آنتن‌های Subecho (SE-40, SE-70, SE-150): این آنتن‌ها می‌توانند روی پهپاد نصب شوند (در حالت هوابرد) تا عمق بیشتری را بزنند، اما عملکردشان در هوا کمتر از روی زمین است.

نحوه اتصال به پهپاد:

از یک کیت نصب پهپاد (Drone Mounting Kit) استفاده می‌شود که دستگاه GPR را به زیر یک پهپاد قدرتمند متصل می‌کند. ارتباط بین GPR و کنترلر روی زمین کاملاً بی‌سیم (بلوتوث) است و نرم‌افزار با GPS پهپاد هماهنگ می‌شود.


کارکرد و عمق:

  • کارکرد: نقشه‌برداری از مناطق خطرناک، صعب‌العبور، باتلاقی یا کوهستانی بدون نیاز به حضور اپراتور روی زمین.
  • عمق: عمق نفوذ در حالت هوابرد کاهش می‌یابد زیرا سیگنال باید از هوا عبور کند و به زمین برسد. عمق زنی در این حالت کاملاً متغیر و کمتر از حالت زمینی است.


۳. مدل "پلاگ-این" (Cobra Plug-In)

این مدل یک واحد پردازشگر است که با آنتن‌های باسیم فرکانس پایین کار می‌کند.

تعداد و مدل‌ها:

پلاگ-این به سه مدل آنتن اصلی تقسیم می‌شود (که به صورت باسیم به دستگاه وصل می‌شوند):

  • SE-40: عمیق‌ترین حالت (تا ۱۲۰ متر).
  • SE-70: عمق متوسط (تا ۸۰ متر).
  • SE-150: عمق کمتر (تا ۴۰ متر).

نحوه اتصال:

  • به ماشین: بله، قابل اتصال به ماشین است (همانند بالا با کیت خودرو و صفحه لغزنده).
  • به پهپاد: بله

کارکرد و عمق:

  • کارکرد: این مدل‌ها برای کاربردهای زمین‌شناسی عمیق و اکتشافات بزرگ طراحی شده‌اند که نیاز به نفوذ بسیار زیاد دارند.
  • عمق: بیشترین عمق نفوذ را در میان تمام مدل‌های کوبرا دارد (تا ۱۲۰ متر در بهترین شرایط).


خلاصه کلی

مدل اصلی
  اتصال به ماشین؟ اتصال به پهپاد؟ تعداد مدل‌های آنتن حداکثر عمق (ایدئال)
Wireless بله بله (پکیج Drone) ۱ نوع آنتن CBD ۱۰ متر
Plug-In بله بله ۳ نوع آنتن Subecho ۱۲۰ متر
