فلزیاب کبری درون جی پی آر CPBRA DARON GPR

CPBRA DARON GPR
برند:RADARTEAM
3 سال گارانتی کتبی،۲سال گارانتی تعویض،۵سال خدمات پس از فروش
1,400,000,000
مشخصات

مدل دستگاه

کبری درون جی پی آر

کشور سازنده

رادارتیم سوئد

سیستم کارکرد

جی پی آر

عمق شناسایی

در حالت زمینی تا 15 متر و در حالت هوایی 8 تا 10 متر

وزن دستگاه

حدود ۱۵ کیلوگرم

قابلیت ضد آب بودن

واحد اصلی ضدآب می باشد

باتری

لیتیوم یون (Li-ion)

هدفون

دارای هدفون نمی باشد

محدوده دمای عملیاتی

۲۰- درجه سانتی‌گراد تا ۵۰+ درجه سانتی‌گراد

توضیحات
بررسی تخصصی سیستم Cobra Drone GPR (هوابرد)
سیستم Cobra Drone GPR (یا Cobra Airborne GPR) در واقع یک پیکربندی یا روش استفاده از مدل Cobra Wireless است که به اپراتور اجازه می‌دهد بدون تماس فیزیکی با زمین، نقشه‌برداری زیرسطحی انجام دهد. این یک انقلاب در دسترسی به مناطق سخت‌گذر است.
توجه کنید پهباد باید بصورت جداگانه تهیه شود

توضیح مختصر و بررسی تخصصی

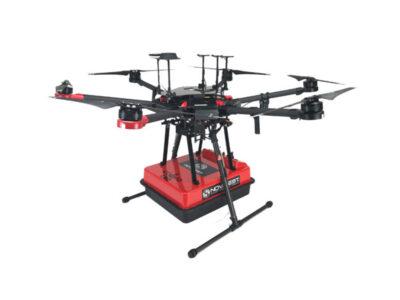

Cobra Drone GPR یک راه‌حل پیشرفته است که از قابلیت بی‌سیم بودن و وزن سبک واحد GPR کوبرا استفاده می‌کند. این سیستم از طریق نصب واحد GPR بر روی یک پهپاد (UAV) صنعتی کار می‌کند. هدف اصلی این پیکربندی، اسکن سریع و ایمن مناطقی است که عبور و مرور انسان یا وسایل نقلیه زمینی در آن‌ها دشوار، خطرناک یا غیرممکن است (مانند باتلاق‌ها، مناطق کوهستانی شیب‌دار، رودخانه‌ها، یا مناطق مین‌گذاری شده احتمالی).

این سیستم داده‌ها را در حالت هوابرد جمع‌آوری می‌کند و به دلیل استفاده از آنتن سه‌گانه CBD (با فرکانس‌های ۲۰۰، ۴۰۰ و ۸۰۰ مگاهرتز)، تعادل خوبی بین وضوح تصویر و عمق نفوذ ارائه می‌دهد.

نهایت عمق شناسایی

حداکثر عمق شناسایی مدل Cobra Drone به شدت به شرایط محیطی و نوع خاک بستگی دارد و یک عدد ثابت نیست. علاوه بر این، چون دستگاه در هوا پرواز می‌کند، عمق نفوذ کمتری نسبت به زمانی که روی زمین کشیده می‌شود، دارد.

  • عمق اسمی (در حالت زمینی): در حالت زمینی، این مدل با آنتن CBD خود تا 15 متر نفوذ می‌کند (در شرایط ایده‌آل).
  • عمق در حالت هوابرد (Drone): در حالت پرواز، عمق شناسایی کاهش می‌یابد و معمولاً در محدوده 8 تا 10متر است.
  • عوامل کاهش عمق در حالت هوابرد:
    • فاصله هوایی: انرژی موج رادیویی هنگام عبور از هوا و رسیدن به زمین تلف می‌شود.
    • نوع خاک: در خاک‌های رسی و مرطوب، این عمق باز هم کمتر می‌شود.
نتیجه: در بهترین حالت (خاک خشک و سنگی)، انتظار عمق حدود ۷ متر را از سیستم Cobra Drone داشته باشید.
ویژگی‌های اصلی

  • عملیات هوابرد: قابلیت پرواز بر فراز منطقه مورد نظر.
  • اتصال بی‌سیم: ارتباط بلوتوثی بین واحد GPR روی پهپاد و تبلت اپراتور روی زمین.
  • دسترسی به مناطق سخت‌گذر: ایده‌آل برای محیط‌های خطرناک یا غیرقابل دسترس.
  • موقعیت‌یابی دقیق: ادغام کامل با سیستم GPS و ناوبری پهپاد برای ثبت دقیق مختصات جغرافیایی هر نقطه داده.
  • وزن سبک: استفاده از واحد Cobra Wireless که وزن کمی دارد (حدود ۱۵ کیلوگرم) و قابل حمل توسط پهپادهای صنعتی است.
  • نقشه‌برداری سریع: امکان پوشش سریع مناطق وسیع.

کاربردها

  • بازرسی خطوط لوله: دنبال کردن سریع مسیر خطوط لوله طولانی در مناطق ناهموار.
  • محیط زیست: نقشه‌برداری مناطق باتلاقی یا آلوده به مواد شیمیایی بدون نیاز به ورود انسان.
  • زمین‌شناسی و معدن: اکتشاف و نقشه‌برداری مناطق کوهستانی و شیب‌دار.
  • امور نظامی و امنیتی: شناسایی تهدیدات زیرسطحی مانند مین‌ها یا تونل‌ها در مناطق خطرناک.
مزایا و معایب

مزایا:

  • ایمنی اپراتور: اپراتور از راه دور و در محیط امن کار می‌کند.
  • افزایش بهره‌وری: سرعت بسیار بالای جمع‌آوری داده‌ها در مناطق وسیع.
  • دسترسی کامل: امکان اسکن مناطقی که با هیچ روش زمینی دیگری قابل اسکن نیستند.
معایب:

  • هزینه بالا: علاوه بر خرید سیستم GPR، نیاز به خرید یک پهپاد صنعتی گران‌قیمت و قوی وجود دارد.
  • کاهش عمق نفوذ: به دلیل وجود فاصله هوایی بین آنتن و زمین، بخشی از انرژی موج هدر می‌رود و عمق نفوذ نسبت به حالت زمینی کاهش می‌یابد.
  • نیاز به مجوز پرواز: در بسیاری از کشورها، استفاده از پهپادهای تجاری نیاز به مجوزهای قانونی دارد.
  • وابستگی به شرایط آب و هوایی: قابلیت پرواز پهپاد به شدت تحت تأثیر باد، باران و شرایط آب و هوایی قرار دارد.

محتویات داخل جعبه (پکیج Drone)

هنگام خرید پکیج Cobra Drone GPR، معمولاً موارد زیر ارائه می‌شود:

  • واحد Cobra Wireless GPR (بدون کالسکه زمینی).
  • کیت نصب پهپاد (Drone Mounting Kit): سخت‌افزار اتصال به پهپاد.
  • نرم‌افزار تخصصی جمع‌آوری داده‌ها و پس‌پردازش (PRISM 2) با قابلیت‌های موقعیت‌یابی هوایی.
  • پهپاد (باید جداگانه تهیه شود).

نکته جالب درباره سیستم

نکته جذاب این سیستم، توانایی آن در "دیدن" بدون لمس است. در برخی موارد، سیستم‌های هوابرد می‌توانند اطلاعاتی از سطح زیرین پوشش گیاهی سبک را نیز جمع‌آوری کنند، چیزی که در حالت زمینی (کشیدن دستگاه روی زمین) ممکن نیست.


مشخصات فنی کلیدی

مشخصات فنی سخت‌افزار اصلی همان Cobra Wireless است، با این تفاوت که در حالت هوابرد استفاده می‌شود:

ویژگی
  مشخصات
نوع آنتن CBD Multi Frequency (پروانه‌ای دایره‌ای سه‌گانه)
فرکانس‌های اسمی ۲۰۰، ۴۰۰، ۸۰۰ مگاهرتز (ترکیبی)
ارتباط بی‌سیم (بلوتوث)
عمق نفوذ متغیر، کمتر از حالت زمینی (بسته به شرایط زمین و ارتفاع پرواز)
وزن واحد GPR حدود ۱۵ کیلوگرم
فرمت داده استاندارد ژئوفیزیکی SEGY (.sgy)


گارانتی و خدمات پس از فروش :

تمامی سیستم های خریداری شده از شرکت کاوشیار  دارای اصالت کالا و 3 سال گارانتی کتبی و 5 سال خدمات پس از فروش می باشند و شرکت کاوشیار تنها شرکتی هست که به شما خریداران گارانتی تعویض میدهد

و امکان خرید حضوری همراه با تست و آمورش صفر تا صد رایگان و ارسال یک روزه رایگان به سرتاسر دنیا رو به شما خریداران گرامی میدهد

نقد و بررسی

بررسی جامع: اتصال Cobra GPR به ماشین و پهپاد


سیستم اصلی Cobra GPR (چه نسخه Wireless و چه نسخه Plug-In) یک سخت‌افزار منعطف است که می‌تواند به روش‌های مختلفی پیکربندی شود تا با نیازهای خاص پروژه شما مطابقت داشته باشد.

۱. اتصال به ماشین (Vehicle Mounting)

هر دو نسخه اصلی GPR کوبرا قابلیت اتصال به خودرو را دارند:


نحوه اتصال به ماشین:

از یک کیت نصب خودرو (Vehicle Mounting Kit) استفاده می‌شود. این کیت شامل یک صفحه لغزنده (Skid Plate) است که واحد GPR روی آن نصب می‌شود و روی زمین کشیده می‌شود. یک مسافت‌سنج چرخ‌دار (Odometer) نیز برای ثبت دقیق مسافت طی شده به کالسکه متصل می‌شود.

کارکرد و عمق:

  • کارکرد: سرعت نقشه‌برداری بسیار بالا می‌رود و مناطق وسیع را می‌توان در زمان کوتاهی اسکن کرد.
  • عمق: عمق نفوذ همانند حالت دستی است و به نوع خاک و مدل آنتن بستگی دارد (تا ۱۰ متر برای مدل Wireless، و تا ۴۰ الی ۱۲۰ متر برای مدل‌های Plug-In Subecho در شرایط ایده‌آل).


۲. مدل "درون" (Cobra Drone GPR / Airborne)

این یک پکیج کاربردی است که فقط از نسخه بی‌سیم (Wireless) سیستم استفاده می‌کند.

تعداد و مدل‌ها:

مدل درون یک مدل واحد از نظر پیکربندی است، اما می‌تواند با دو نوع آنتن مختلف استفاده شود:

  • آنتن CBD (مدل وایرلس استاندارد): برای عمق کم و متوسط (تا ۱۰ متر).
  • آنتن‌های Subecho (SE-40, SE-70, SE-150): این آنتن‌ها می‌توانند روی پهپاد نصب شوند (در حالت هوابرد) تا عمق بیشتری را بزنند، اما عملکردشان در هوا کمتر از روی زمین است.

نحوه اتصال به پهپاد:

از یک کیت نصب پهپاد (Drone Mounting Kit) استفاده می‌شود که دستگاه GPR را به زیر یک پهپاد قدرتمند متصل می‌کند. ارتباط بین GPR و کنترلر روی زمین کاملاً بی‌سیم (بلوتوث) است و نرم‌افزار با GPS پهپاد هماهنگ می‌شود.


کارکرد و عمق:

  • کارکرد: نقشه‌برداری از مناطق خطرناک، صعب‌العبور، باتلاقی یا کوهستانی بدون نیاز به حضور اپراتور روی زمین.
  • عمق: عمق نفوذ در حالت هوابرد کاهش می‌یابد زیرا سیگنال باید از هوا عبور کند و به زمین برسد. عمق زنی در این حالت کاملاً متغیر و کمتر از حالت زمینی است.


۳. مدل "پلاگ-این" (Cobra Plug-In)

این مدل یک واحد پردازشگر است که با آنتن‌های باسیم فرکانس پایین کار می‌کند.

تعداد و مدل‌ها:

پلاگ-این به سه مدل آنتن اصلی تقسیم می‌شود (که به صورت باسیم به دستگاه وصل می‌شوند):

  • SE-40: عمیق‌ترین حالت (تا ۱۲۰ متر).
  • SE-70: عمق متوسط (تا ۸۰ متر).
  • SE-150: عمق کمتر (تا ۴۰ متر).

نحوه اتصال:

  • به ماشین: بله، قابل اتصال به ماشین است (همانند بالا با کیت خودرو و صفحه لغزنده).
  • به پهپاد: بله

کارکرد و عمق:

  • کارکرد: این مدل‌ها برای کاربردهای زمین‌شناسی عمیق و اکتشافات بزرگ طراحی شده‌اند که نیاز به نفوذ بسیار زیاد دارند.
  • عمق: بیشترین عمق نفوذ را در میان تمام مدل‌های کوبرا دارد (تا ۱۲۰ متر در بهترین شرایط).


خلاصه کلی

مدل اصلی
  اتصال به ماشین؟ اتصال به پهپاد؟ تعداد مدل‌های آنتن حداکثر عمق (ایدئال)
Wireless بله بله (پکیج Drone) ۱ نوع آنتن CBD ۱۰ متر
Plug-In بله بله ۳ نوع آنتن Subecho ۱۲۰ متر
