فلزیاب کاوشیار

/جی پی آر

کی اس 700 KS700

KS700
برند:KS ANALYZ
3 سال گارانتی کتبی،۲سال گارانتی تعویض،۵سال خدمات پس از فروش
800,000,000
مشخصات

مدل دستگاه

کی اس 700

کشور سازنده

کی اس آلمان

عمق شناسایی

تا 40 متر

سیستم کارکرد

جی پی آر

وزن دستگاه

5.1 کیلوگرم

قابلیت ضد آب بودن

خیر ضداب نمی باشد

باتری

باتری خارجی قابل شارژ 12 ولت / 18 آمپر ساعت لیتیومی

هدفون

خیر دارای هدفون نمی باشد

توضیحات

توضیح مختصر و بررسی تخصصی

KS 700 با استفاده از فناوری رادار موج پیوسته مدوله‌شده فرکانسی (FMCW) کار می‌کند. این فناوری امکان ارسال و دریافت پیوسته امواج راداری در یک باند فرکانسی گسترده را فراهم می‌کند و نیازی به تغییر آنتن برای کاوش در اعماق مختلف ندارد، که یک مزیت بزرگ نسبت به بسیاری از سیستم‌های GPR دیگر است.

این دستگاه داده‌های خام را در لحظه جمع‌آوری کرده و نرم‌افزار اختصاصی آن امکان مشاهده تصاویر دو بعدی (2D) را مستقیماً در محل عملیات فراهم می‌کند. برای تحلیل‌های پیچیده‌تر و دقیق‌تر، داده‌ها را می‌توان از طریق رابط USB به کامپیوتر منتقل کرده و با استفاده از نرم‌افزارهای جانبی مانند "Voxler" (که معمولاً به صورت جداگانه تهیه می‌شود) به تصاویر سه بعدی (3D) تبدیل و تحلیل کرد.


ویژگی‌ها و کاربردها

ویژگی‌های اصلی:

  • فناوری FMCW: استفاده از این فناوری پیشرفته برای اسکن دقیق و بدون نیاز به تعویض آنتن.
  • تصویربرداری 2D و 3D: نمایش زنده نتایج به صورت دو بعدی و قابلیت پردازش سه بعدی داده‌ها.
  • حساسیت بالا: قابلیت تشخیص فلزات گرانبها و اهداف کوچک با حساسیت بسیار بالا.
  • نشانگر دقیق عمق و موقعیت: توانایی مکان‌یابی و تخمین عمق هدف با دقت مناسب.
  • نرم‌افزار با قابلیت استفاده آسان: رابط کاربری نرم‌افزار طراحی شده برای سهولت استفاده.
  • ساخت آلمان: کیفیت ساخت بالا، دوام و قابلیت اطمینان طولانی مدت.
کاربردها:

  • باستان‌شناسی: یافتن آثار باستانی، اتاق‌های زیرزمینی، مقبره‌ها و تونل‌های قدیمی.
  • مهندسی و ساخت و ساز: بررسی زمین پیش از شروع پروژه‌های ساختمانی برای مکان‌یابی کابل‌ها، لوله‌ها و تأسیسات زیرزمینی.
  • ژئوفیزیک و محیط زیست: بررسی مناطق آلوده، لایه‌های خاک، سطح آب‌های زیرزمینی و ارزیابی ریسک‌های زمین‌شناسی مانند گودال‌ها و رانش زمین.
  • ایمنی و نجات: مکان‌یابی پناهگاه‌ها یا تونل‌های مخفی در مناطق بحرانی.

مزایا و معایب

مزایا:

  • عمق نفوذ بالا: می‌تواند تا عمق 40 متر در سنگ سخت و حتی تا 60 متر برای سازه‌های بزرگ در سنگ آهک نفوذ کند.
  • آنتن یکپارچه و باند پهن: عدم نیاز به حمل و نقل یا تعویض چندین آنتن برای اعماق مختلف.
  • عملکرد مداوم: اندازه‌گیری پیوسته بدون نیاز به بازگشت به نقطه شروع برای تنظیم مجدد.
  • ذخیره‌سازی خودکار داده‌ها: داده‌ها به صورت خودکار ضبط شده و به تصویر تبدیل می‌شوند.
  • قابل حمل توسط یک نفر: وزن نسبتاً سبک (حدود 5.1 کیلوگرم بدون باتری) حمل آن را آسان می‌کند.
معایب:

  • نیاز به نرم‌افزار 3D جانبی: نرم‌افزار نمایش سه‌بعدی پیشرفته (مانند Voxler) در پکیج اصلی گنجانده نشده و باید جداگانه خریداری شود.
  • حساس به محیط‌های فلزی: نباید مستقیماً بر روی سطوح فلزی بزرگ مانند درپوش چاه‌ها یا صفحات فلزی استفاده شود.
  • ضد آب نیست: دستگاه ضد آب نیست و باید در شرایط آب و هوایی مناسب استفاده شود.
  • عملکرد وابسته به نوع خاک: عمق و کیفیت نتایج می‌تواند بسته به ترکیب خاک، رطوبت و میزان مواد معدنی متفاوت باشد.

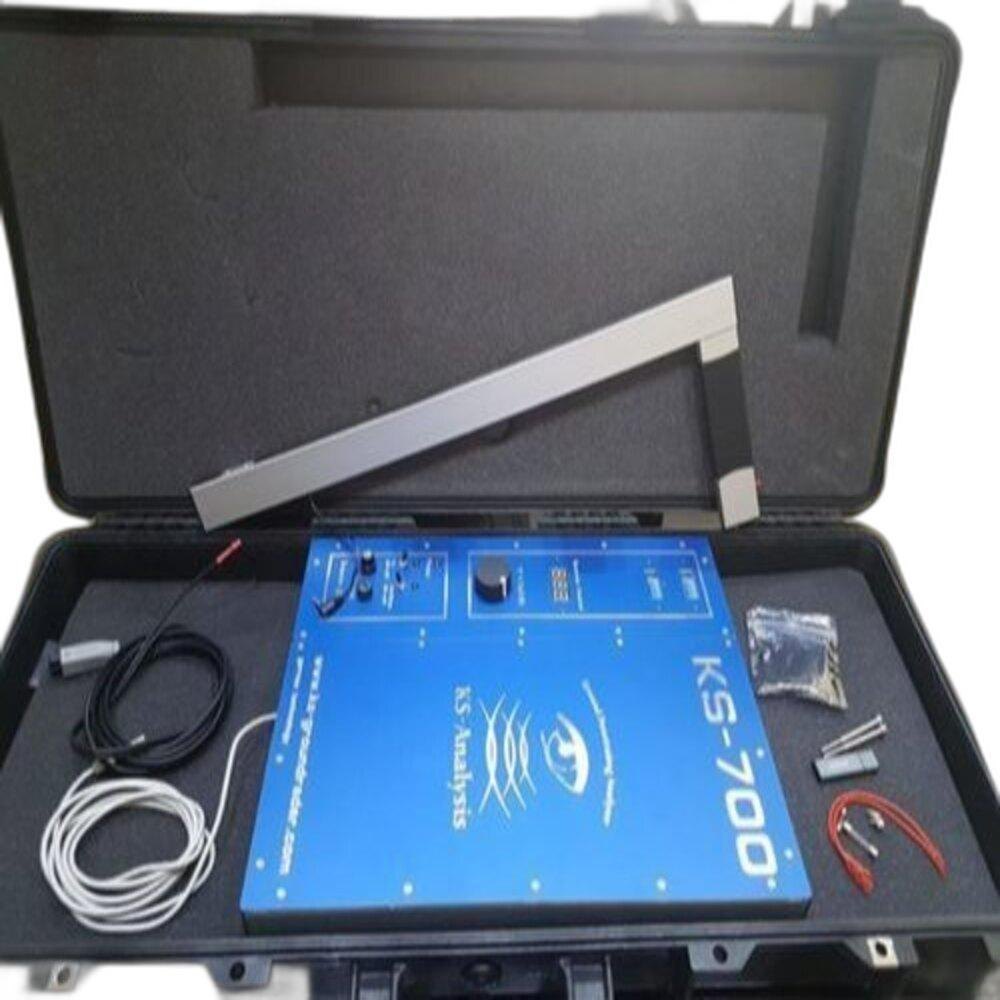

محتویات داخل جعبه (پکیج استاندارد)

پکیج اصلی KS 700 معمولاً شامل موارد زیر است:

  • واحد کنترل الکترونیکی اصلی (شامل آنتن یکپارچه و محافظت شده)
  • نرم‌افزار نمایش دو بعدی (2D Visualization Software)
  • باتری قابل شارژ 12 ولت / 18 آمپر لیتیومی (یا مشابه)
  • کابل USB برای انتقال داده‌ها
  • کابل اتصال باتری
  • دفترچه راهنمای کاربر (User Manual)
  • DVD آموزشی نحوه کار با دستگاه
  • کیف حمل و نقل تجهیزات

نکته جالب درباره سیستم

یکی از نکات برجسته و جالب در مورد KS 700، توانایی آن در ارائه تصویربرداری زنده دو بعدی در محل است. این ویژگی به اپراتور اجازه می‌دهد تا بلافاصله پس از اسکن یک خط، پروفیل زیرسطحی را مشاهده کند و تصمیمات لازم را در میدان عملیات بگیرد، بدون اینکه مجبور باشد برای هر تحلیل کوچکی به دفتر کار بازگردد و داده‌ها را به کامپیوتر منتقل کند. همچنین، آنتن باند پهن یکپارچه آن، که نیاز به تغییر آنتن برای اهداف مختلف عمقی را از بین می‌برد، کاربری دستگاه را بسیار سریع‌تر و کارآمدتر می‌کند.


مشخصات فنی

ویژگی
  مشخصات منبع
نوع رادار FMCW (Frequency Modulated Continuous Wave)
عمق تشخیص (حداکثر) 0 تا 40 متر در سنگ سخت (تا 60 متر برای سازه‌های بزرگ در سنگ آهک)
ابعاد (بدون دسته) 445 × 334 × 120 میلی‌متر
وزن (بدون باتری) 5.1 کیلوگرم
ولتاژ عملیاتی باتری 12 ولت / ≥10 آمپر ساعت
زمان کارکرد باتری تا 8 ساعت (با باتری 18 آمپر ساعت)
محدوده فرکانسی نمونه‌برداری 25.1 کیلوهرتز تا 50 مگاهرتز (نمونه‌برداری در لحظه)
پهنای باند مبدل‌های A/D DC-60 مگاهرتز
وضوح FFT 2048 خط
رابط اتصال USB
نرم‌افزار 2D (شامل)، 3D (سازگار با نرم‌افزارهای جانبی مانند Voxler)
شرکت سازنده KS Analysis آلمان


گارانتی و خدمات پس از فروش :

تمامی سیستم های خریداری شده از شرکت کاوشیار  دارای اصالت کالا و 3 سال گارانتی کتبی و 5 سال خدمات پس از فروش می باشند و شرکت کاوشیار تنها شرکتی هست که به شما خریداران گارانتی تعویض میدهد

و امکان خرید حضوری همراه با تست و آمورش صفر تا صد رایگان و ارسال یک روزه رایگان به سرتاسر دنیا رو به شما خریداران گرامی میدهد


نقد و بررسی

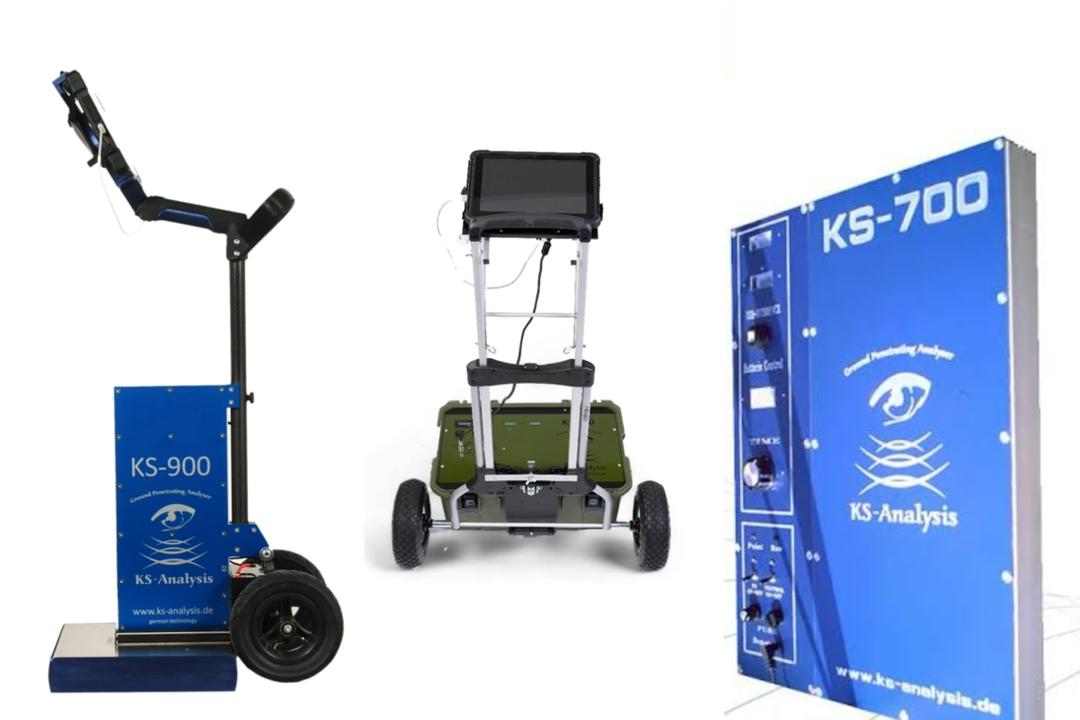

سیستم‌هایKS 700، KS 800 و KS 900 از خانواده رادارهای نفوذ کننده به زمین (GPR) با فناوری FMCW شرکت آلمانی KS Analysis هستند که تفاوت اصلی آنها در حداکثر عمق تشخیص و برخی ویژگی‌های طراحی مانند وجود ترولی (Trolley) داخلی است.
جدول مقایسه مشخصات فنی KS 700، KS 800 و KS 900

ویژگی/مدل
  KS 700 KS 800 KS 900
فناوری رادار FMCW FMCW FMCW
حداکثر عمق (سنگ سخت) تا 40 متر تا 40 متر تا 40 متر
حداکثر عمق (سنگ آهک/سازه‌های بزرگ) تا 60 متر 30 تا 60 متر تا 60 متر
طراحی دستگاه دستی و قابل حمل موبایل با ترولی (Trolley) داخلی موبایل با ترولی (Trolley) داخلی، طراحی فشرده‌تر
وزن (بدون باتری) تقریباً 5.1 کیلوگرم سبک‌تر از مدل 700 به دلیل طراحی جدید (وزن دقیق متغیر) سبک (وزن دقیق متغیر)
صفحه کنترل از طریق تبلت/کامپیوتر متصل تاچ پد ضد آب و ضد ضربه داخلی تاچ پد ضد آب و ضد ضربه داخلی
نمایش داده‌ها 2D زنده، 3D با نرم‌افزار جانبی 2D/3D بر روی تاچ پد (قابل انتقال به Voxler) 2D/3D بر روی تاچ پد (قابل انتقال به Voxler)
باتری 12V/18Ah لیتیومی خارجی لیتیوم پلیمر 15Ah داخلی باتری داخلی (مشخصات مشابه 800)

بررسی جامع مدل‌ها

هر سه مدل از فناوری اصلی و قدرتمند GPR شرکت KS Analysis بهره می‌برند، اما تفاوت‌های طراحی و رابط کاربری آن‌ها را برای انواع مختلفی از کاربری‌ها مناسب می‌کند:

KS 700
(مدل پایه و دستی):
این مدل به عنوان یک دستگاه GPR پایه و در عین حال قدرتمند عمل می‌کند که برای اپراتورهایی که نیاز به حمل و نقل آسان دستگاه در زمین‌های ناهموار دارند، ایده‌آل است. وزن سبک‌تر (بدون ترولی) و طراحی فشرده، کار با آن را در مناطق صعب‌العبور ممکن می‌سازد. با این حال، برای مشاهده نتایج 2D به یک تبلت یا لپ‌تاپ خارجی متصل نیاز دارد و نرم‌افزار سه‌بعدی آن اختیاری است.

KS 800
(مدل پیشرفته‌تر با ترولی):
این مدل یک پله بالاتر از
700
قرار می‌گیرد و با یک ترولی موبایل داخلی و یک تاچ پد ضد آب/ضد ضربه عرضه می‌شود. این ویژگی‌ها کارکرد روان‌تر بر روی سطوح نسبتاً صاف‌تر را فراهم می‌کنند و رابط کاربری مستقیم‌تری را بدون نیاز به دستگاه خارجی ارائه می‌دهند. توانایی پردازش 2D/3D روی خود دستگاه بهبود یافته است و برای پروژه‌هایی که نیاز به اسکن کارآمدتر در مناطق وسیع‌تر دارند، مناسب است.

KS 900
(مدل پرچمدار با بهبود عمق):
KS 900
به عنوان بهترین مدل در این سری شناخته می‌شود که تمام ویژگی‌های
KS 800
(ترولی، تاچ پد داخلی) را با قابلیت‌های عمق‌یابی کمی بهینه‌تر ترکیب می‌کند، به ویژه در شرایط خاص خاک مانند سنگ آهک که می‌تواند تا 60 متر عمق نفوذ کند. این مدل برای متخصصانی که بالاترین عملکرد عمق و سهولت استفاده در زمین‌های مختلف را نیاز دارند، طراحی شده است.

نکته کلیدی:
تمامی مدل‌ها از یک فناوری رادار FMCW با باند پهن استفاده می‌کنند، بنابراین کیفیت اسکن و دقت تصویربرداری زیرسطحی در هسته خود بسیار مشابه است. تفاوت اصلی در راحتی استفاده (دستی در مقابل ترولی) و رابط کاربری/نمایشگر (دستگاه خارجی در مقابل تاچ پد داخلی) و در نهایت حداکثر عمق قابل دستیابی در شرایط ایده‌آل خلاصه می‌شود
