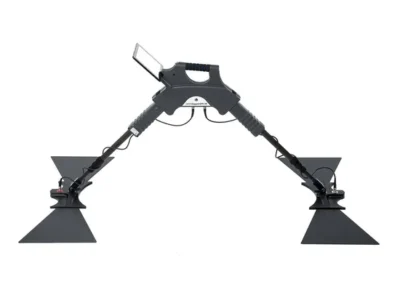

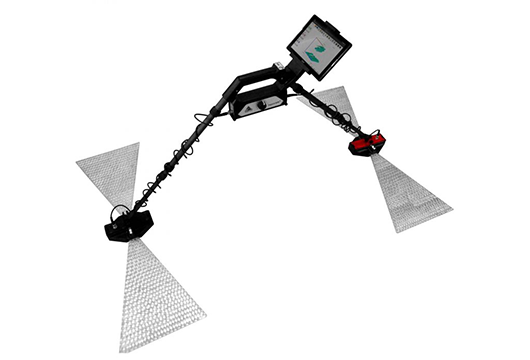

اوکاام جی پار جی پی آر 3دی OKM GEPARDGPR 3D
مدل دستگاه
جی پارد جی پی آر 3دی
کشور سازنده
اوکاام آلمان
سیستم کارکرد
اسکن جی پی آر یا سه بعدی
عمق شناسایی
تا 40 متر
وزن دستگاه
حدود 12 تا 13 کیلوگرم
باتری
ولتاژ ورودی حداکثر 8.4 ولت
قابلیت ضد آب بودن
کامل ضدآب نمی باشد اما مقاوم در برابر رطوبت است
محدوده دمای عملیاتی
از -20 تا 55 درجه سانتی گراد
هدفون
هدفون بلوتوث
سیستم OKM Gepard GPR 3D یک Ground Penetrating Radar حرفهای ساخت آلمان است که برای کاوش زیرسطح زمین و کشف اهدافی مثل طلا، دفینه، تونلها، حفرات، لولهها و سازههای مخفی مناسب است. این دستگاه امکان اسکن سهبعدی (3D) را فراهم میکند تا تصویر واضح از آنچه زیر خاک است ارائه دهد، بدون نیاز به حفاری زیاد یا تخریب زیاد محیط.
اولین سوالی که ممکن است در ذهن شما ایجاد شود این است که دقیقاً دستگاه Gepard GPR 3D چیست؟ به سادگی، این دستگاه یک فلزیاب پیشرفته است که با استفاده از فناوری GPR یا Ground Penetrating Radar عمقی تصویری از زیرزمین ایجاد میکند. این تصاویر به شما امکان میدهند تا اشیای مختلف زیرزمینی را تشخیص دهید، از جمله گنج و دفینه ها، لولههای آب، و حتی دیوارههای قدیمی و سازه های زیر زمین که همگی به راحتی با گنج یاب جی پارد جی پی آر او کا ام آلمانی اصل قابل تشخیص هستند.
رادار (تشخیص و برد رادیویی) Gepard GPR 3D سیگنالی را به زمین ارسال میکند و منتظر بازتاب یا پژواک سیگنال برای تشخیص ناهنجاریهای زیرسطحی است. در نهایت با اندازه گیری زمان ارسال و دریافت سیگنال موانع را تشخیص داده و از طریق صفحه نمایش به صورت دو بعدی و سه بعدی نمایش میدهد.

💡 نحوه عملکرد فلزیاب Gepard GPR 3D
1. ارسال امواج راداری به داخل زمین
دستگاه با استفاده از آنتن فرستنده (Transmitting Antenna)، یک سیگنال رادیویی با فرکانس پایین (معمولاً بین 60 تا 300 مگاهرتز) به داخل زمین ارسال میکند. این سیگنالها میتونند تا عمق 40 متر نفوذ کنند، بسته به نوع خاک و شرایط محیطی.
2. برخورد با موانع یا اشیاء زیرزمینی
وقتی این امواج به یک جسم متفاوت (مثل فلز، حفره، تونل، سنگ، دیوار پنهان، لوله، یا حتی فضاهای خالی) برخورد میکنند، بخشی از آنها بازتاب پیدا میکند.
3. دریافت امواج بازتابی
آنتن گیرنده (Receiving Antenna) این سیگنالهای برگشتی را دریافت میکند و تفاوت زمان رسیدن، قدرت و شکل موج را اندازهگیری میکند.
4. پردازش دادهها

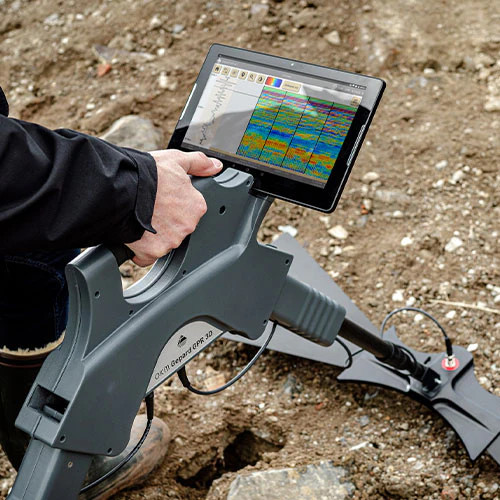

تمام این دادهها به واحد کنترل مرکزی دستگاه و سپس به تبلت اندرویدی مخصوص منتقل میشود، که از نرمافزار اختصاصی استفاده میکند (مثل OKM Visualizer 3D یا OKM GPR App).
نرمافزار:
-
دادهها را تحلیل میکند
-
نقاط تفاوت در زمین را مشخص میکند
-
خروجی بهصورت تصویر دوبعدی یا سهبعدی (۳D Scan) نمایش داده میشود
5. تحلیل توسط کاربر
با دیدن تصویر نهایی، اپراتور میتواند:
-
موقعیت دقیق هدف را ببیند 📍
-
عمق تخمینی را مشخص کند ⬇️
-
نوع هدف را (فلز، حفره، ساختار،...) حدس بزند
📊 تفاوت با فلزیابهای معمولی
| ویژگی | Gepard GPR 3D | فلزیاب معمولی (VLF/Pulse) |
|---|---|---|
| نوع تکنولوژی | رادار نفوذی زمین (GPR) | القای الکترومغناطیسی |
| عمق کاوش | تا ۴۰ متر | معمولاً تا ۲ متر |
| دقت در نمایش | تصویری سهبعدی 📊 | فقط آلارم صوتی یا عقربهای |
| قابلیت کشف | فلزات، حفره، لوله، تونل، دیوار، فضا | بیشتر فقط فلزات |
| قیمت | بالا 💰 | متوسط تا بالا |
🧠 نکته مهم در عملکرد:
عملکرد دقیق دستگاه به این عوامل بستگی دارد:
-
نوع خاک (خاک شنی، مرطوب، سنگی، معدنی و…)
-
وجود نویز الکترومغناطیسی در محیط
-
نحوه حرکت آنتن و یکنواخت بودن اسکن
-
تنظیمات دقیق فرکانس و فیلترها
-
تجربه اپراتور در خواندن تصاویر رادار
🎯 در یک جمله:
Gepard GPR 3D با ارسال امواج رادیویی به زمین و تحلیل بازتاب آنها، ساختارهای پنهان زیرزمینی را به صورت تصویر سهبعدی نمایش میدهد، حتی اگر آن هدف فلز نباشد. 👀📡
🎯 کاربردهای اصلی دستگاه Gepard GPR 3D
1. کشف دفینه، طلا و اشیاء باستانی
-
شناسایی حفرهها، اتاقکهای زیرزمینی، دخمهها، سردابهها
-
یافتن اشیاء فلزی قدیمی مانند سکهها، سلاح، مجسمهها، جواهرات و ظروف
-
کاربرد در کاوشهای تاریخی و باستانشناسی حرفهای
📌 مناسب برای کاوشگران دفینه در ایران، ترکیه، عراق، و کشورهای با پیشینه تاریخی زیاد
2. کشف تونل و فضای خالی زیرزمینی
-
شناسایی فضاهای خالی ناشی از تونلهای مخفی، چاهها یا پناهگاههای قدیمی
-
تشخیص سازههای ساخته شده با سنگ، آجر یا فلز زیر زمین
-
بررسی معادن متروکه یا مسیرهای قاچاق تاریخی
💡 این دستگاه یکی از معدود سیستمهاییست که میتونه هم هدف فلزی و هم حجم خالی زیر خاک رو تشخیص بده.
3. کاربردهای ژئوفیزیکی و زمینشناسی
-
بررسی لایههای خاک، عمق بستر سنگی، تحلیل ساختار زمین
-
تشخیص نواحی فرسایش، تغییرات لایههای زمین و ناهنجاریهای زیرسطحی
🧪 مناسب برای مهندسین زمینشناسی و ژئوفیزیک
4. کاربردهای عمرانی و مهندسی عمران
-
تشخیص موقعیت لولهها، کابلها، لولهکشیهای زیرزمینی قبل از حفاری
-
بررسی پی ساختمان، کفهای بتنی، ستونهای مدفون
-
استفاده در بازسازی ساختمانهای قدیمی یا تاریخی
🏗️ برای شرکتهای مهندسی و پیمانکاران بزرگ عمرانی بسیار مفید است.
5. کاربرد در ارتش، امنیت و پلیس
-
کشف تونلهای زیرزمینی در مرزها و مناطق استراتژیک
-
بررسی نقاطی که احتمال جاسازی مواد منفجره یا پنهانسازی سلاح وجود دارد
-
عملیات جستجو و نجات (در حوادث مانند زلزله برای یافتن فضای خالی)
🛡️ مورد استفاده در سازمانهای نظامی و امنیتی در سراسر دنیا
6. شناسایی لولههای آب، گاز، کابل و تأسیسات شهری
-
بدون نیاز به نقشه قبلی، امکان شناسایی تأسیسات مدفون
-
مناسب برای پروژههای توسعه شهری و جلوگیری از آسیب به زیرساختها در حفاری
🌐 برای شهرداریها و شرکتهای خدماتی مفید است
7. تحقیقات دانشگاهی و پروژههای علمی
-
بررسی خاک برای پروژههای باستانشناسی
-
آموزش تکنیکهای GPR به دانشجویان ژئوفیزیک، زمینشناسی، و باستانشناسی
🏫 بسیاری از دانشگاههای دنیا از این سیستم در پروژههای میدانی استفاده میکنند
8. حفاریهای معدنی و اکتشاف منابع
-
بررسی موقعیت و عمق منابع زیرزمینی بدون حفاری گسترده
-
تشخیص لایههای سنگ معدن یا طلا در مناطق مستعد
💰 جایگزین مناسب برای حفاری پرهزینه اولیه
📌 مزیت اصلی سیستم Gepard GPR 3D در تمام این کاربردها:
امکان تصویربرداری 3D از اهداف زیر زمین، عمقیابی دقیق، و تحلیل حرفهای دادهها با نرمافزار
📊✅ این یعنی دیدن هدف قبل از حفاری!
🧠 خلاصه:
| زمینه | کاربرد |
|---|---|
| باستانشناسی | کشف دفینه، اتاقک و تونلهای باستانی |
| مهندسی | بررسی تأسیسات مدفون و اسکلت ساختمانی |
| زمینشناسی | بررسی لایههای زمین و فضاهای خالی |
| امنیتی | کشف تونل، پناهگاه یا تهدیدات زیرزمینی |
| شهری | شناسایی لولهها و کابلهای زیر خاک |
| علمی | تحقیقات دانشگاهی و پروژههای میدانی |
مزایا و معایب سیستم
مزایا
-
عمق نفوذ بالا
تا حدود 40 متر زیر سطح زمین میتواند عملکرد مفیدی داشته باشد. -
تصویر سهبعدی (3D) و نرمافزار قدرتمند تحلیلی
امکان دیدن ساختارها در حالت سهبعدی، رادارگرام (2D) و امکانات فیلترینگ، ترکیب GPS، استفاده از نقشهها مثل Google Maps، ثبت موقعیتهای مختلف اسکن. -
قابلیت تنظیم فرکانس و آنتن
بازه فرکانسی بین 60 تا 300 مگاهرتز، آنتنهای تلسکوپی قابل تنظیم، امکان تطبیق با نوع خاک و شرایط محیطی. -
قابلیت حمل و استفاده تکنفره
وزن کنترل یونیت مناسب، آنتن تلسکوپی که قابل جمع شدن است، کیف حمل مقاوم. -
پشتیبانی از اتصالات بیسیم و دیتا انتقال به تبلت
دادهها به تبلت اندروید ارسال میشود از طریق وایفای، امکان استفاده از GPS، امکان ذخیره دادهها و بررسی بعدی. -
انطباق با انواع اقلیم و دما
دمای عملکرد وسیع دارد (تا حدود ‑۲۰ تا +۵۵ درجه سانتیگراد) و تحمل رطوبت هوا در بعضی مرجعها نوشته شده ۵‑۷۰٪ یا بیشتر.
معایب
-
قیمت بسیار بالا
دستگاه حرفهای است، هزینه آن برای افراد عادی یا استفاده تفریحی بالاست. -
وزن و حمل و نقل
علیرغم اینکه تکنفره قابل استفاده است، مجموع تجهیزات شامل کنترل یونیت، آنتنها، تلسکوپ، تبلت، کیف و تجهیزات جانبی سنگینی دارد. جابهجایی در نقاط صعبالعبور ممکن است دشوار باشد. -
نیاز به آموزش و تجربه برای تحلیل دادهها
برای اینکه تصاویر سهبعدی صحیح خوانده شوند و نتایج دقیق بدست آیند، تجربه با نرمافزارهای رادار و شناخت نحوۀ تأثیر خاک، مواد مختلف، تداخلها لازم است. -
محدودیت در نفوذ در خاکهای با مواد معدنی زیاد یا سنگی بسیار متراکم
هادی بودن یا رسانایی بالای خاک یا رطوبت زیاد میتواند تضعیف سیگنال یا کاهش عمق مؤثر را سبب شود. -
عدم مقاومت کامل در برابر آب / شرایط خیلی خیس
در مشخصات آمده که دستگاه ضدآب نیست، پس استفاده در شرایط کاملاً مرطوب یا زیر آب توصیه نمیشود.
مشخصات فنی دقیق
در ادامه تمام مشخصاتی که از منابع معتبر گردآوری شدهاند:
| بخش | مقدار / ویژگی |
|---|---|
| تولیدکننده | OKM (آلمان) |
| مدل | Gepard GPR 3D |
| نوع تکنولوژی | Ground Penetrating Radar (GPR) سهبعدی |
| بیشترین عمق عملکرد | تا ≈ 40 متر |
| بازه فرکانسی ارسال | 60‑300 مگاهرتز |

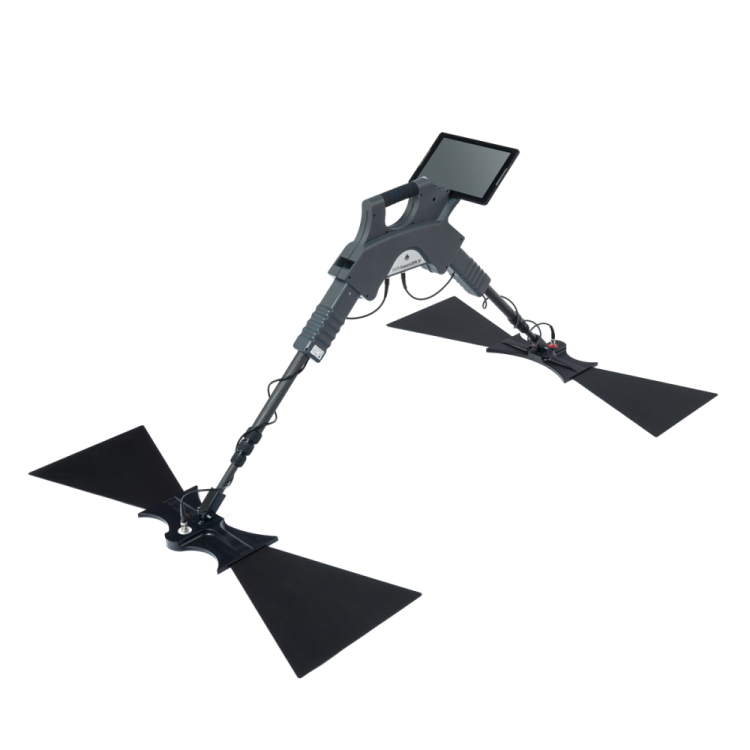

| آنتنها | آنتنهای ارسال و دریافت، مثلثی («triangular antennas»)؛ هر دو: دو آنتن ارسال و دو آنتن دریافت |
| شفت تلِسکوپی | دارای شفت تلسکوپی قابل تنظیم طول |

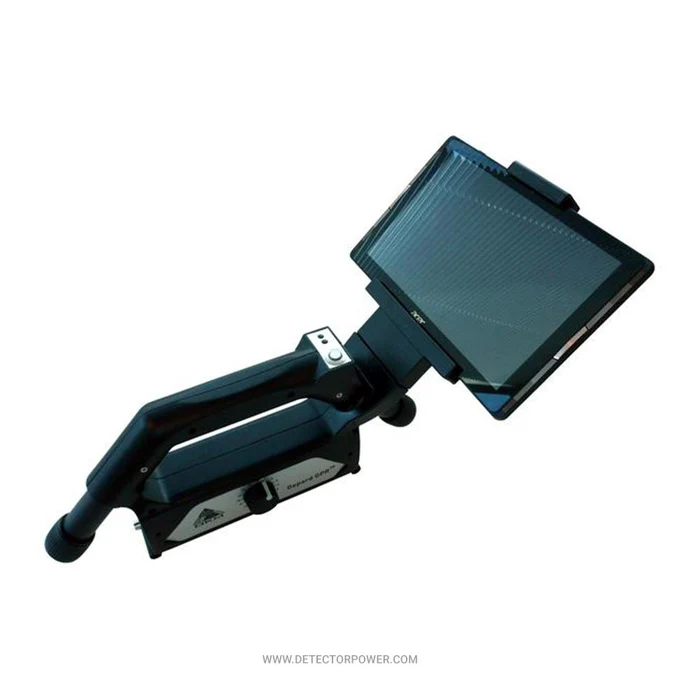

| کنترل واحد و تبلت | کنترل یونیت + یک Tablet PC اندروید برای تحلیل دادهها |
| انتقال داده | WiFi بین کنترل یونیت و تبلت؛ همچنین بلوتوث برای هدفون یا خروجی صوتی |
| هدفون | هدفون بلوتوث همراه دستگاه موجود است. |
| دمای عملکرد | تقریباً از −۲۰°C تا +۵۵°C |
| دمای نگهداری | حدود −۲۵°C تا +۶۰°C |
| رطوبت هوا | حدود ۵٪ تا ۷۰٪ هوا مرطوب، بسته به منبع تا ۷۵٪ |
| وزن کنترل یونیت | تقریباً 1.6 کیلوگرم |
| وزن خود آنتنها | دریافت و ارسال: هرکدام با اندازه مثلثی؛ مجموع وزن این قسمت + شفت حدود قابل قبول برای حمل توسط یک نفر |
| زمان عملکرد باتری | حدود ۴ تا ۶ ساعت بسته به شرایط و استفاده؛ بعضی منابع حدود 6 ساعت برای باتری آلکالاین در دمای معتدل اعلام کردهاند. |
| ولتاژ ورودی | چیزی در حدود 8.4V DC / 1A برای کنترل یونیت |
| ابعاد کنترل یونیت | تقریباً 450 × 260 × 130 mm |
| ابعاد شفت تلِسکوپی | طول بین تقریبی 590 تا 1630 mm؛ ابعاد بخش تلِسکوپی همراه با قطعات دیگر مطابق مشخصات کارخانه |
| محافظت در برابر آب | خیر؛ ضد آب نیست. فقط محافظت متوسط در برابر شرایط عادی |
| درجه حفاظت (Protection Type) | گفته شده IP20 برای کنترل یونیت و آنتنها |

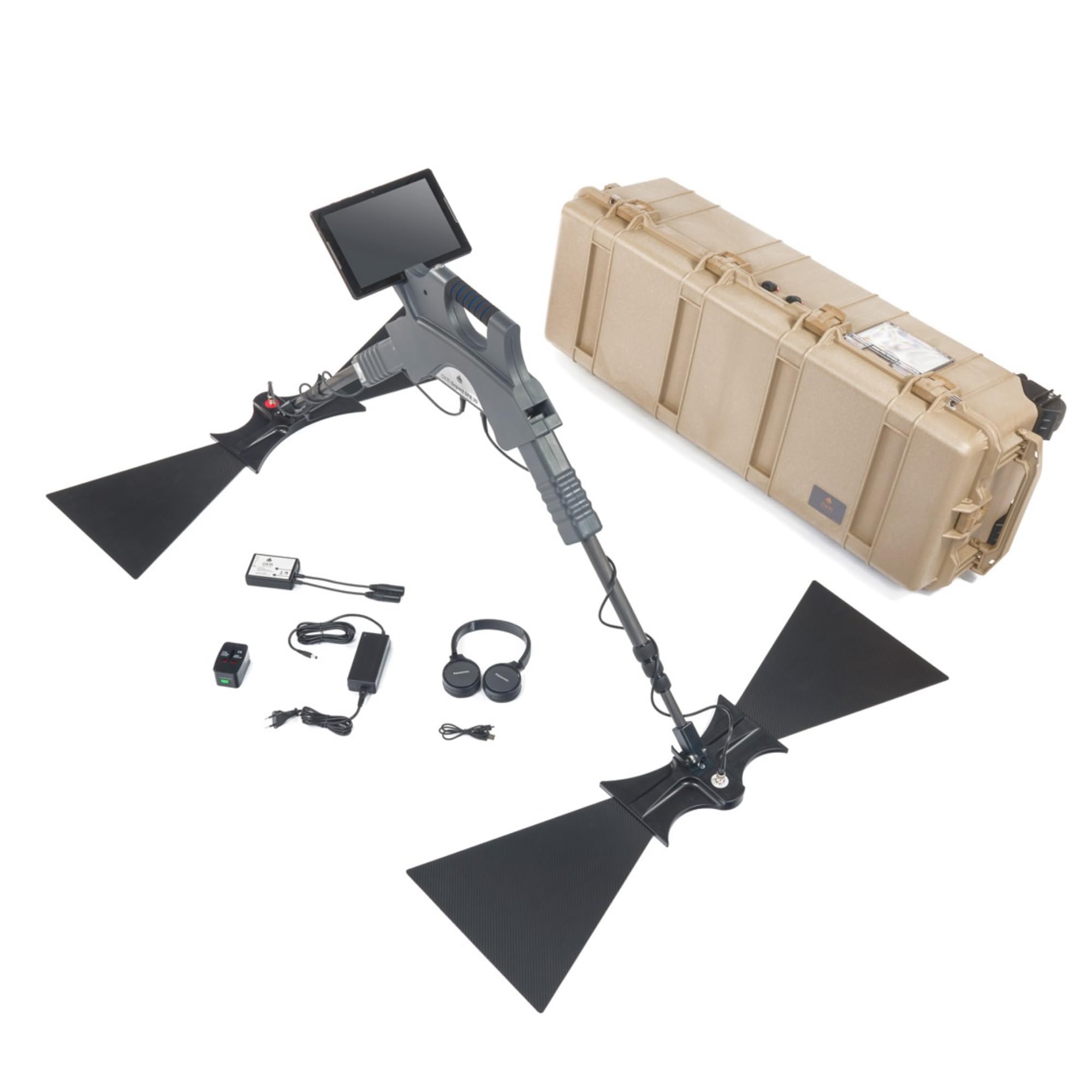

محتویات داخل جعبه (کیت همراه)
طبق منابع، داخل بسته یا کیت Gepard GPR 3D موارد زیر موجود است:
-

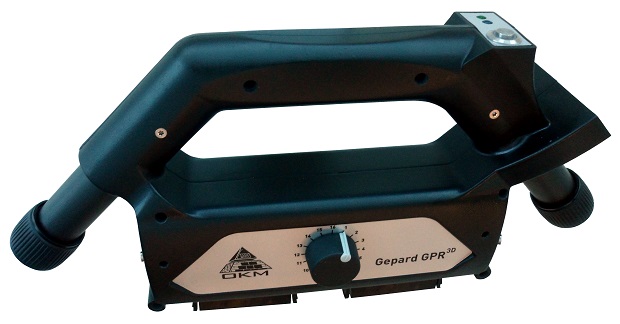

کنترل یونیت (Control Unit)
-
واحد ارسال آنتنها (Transmitting antennas unit) و واحد دریافت آنتنها (Receiving antennas unit)؛ معمولاً هرکدام دو آنتن مثلثی
-
شفت تلِسکوپی (Telescopic shaft)
-
تبلت اندروید جهت نمایش و تحلیل داده ها (با نرمافزار OKM GPR)
-
هدفون بلوتوث همراه
-
کیف محافظ مقاوم در برابر ضربه و مسافرت: Pelican case یا مشابه
-
آداپتور شارژ و منبع تغذیه (Power supply / charging adapter)
-
کابلها و مبدّلهای لازم برای برق، سفر و اتصالات
-
دفترچه راهنما (User Manual) و راهنمای شروع سریع (Quick Start Guide)
نکات خاص و فنی کمتر گفته شده / “ترفند”
-
حالتهای Scanning: حالت اسکن Parallel و Zigzag در اپلیکیشن قابل انتخاب است. حالت زیگزاگ برای مناطق پیچیدهتر و با جزییات بیشتر مناسبتر است و پوشش منطقه را بهتر انجام میدهد.
-
تعداد کامل کویلها: در واقع این دستگاه به جای «کویل» معمولی که در فلزیابها مرسوم است، از آنتنهای گیرنده و فرستنده مثلثی بهره میبرد؛ دو آنتن ارسال و دو آنتن دریافت. نمیتوان آن را با کویل فلزیاب معمولی مقایسه کرد چون کارکرد متفاوتی دارد.
-
اندازهگیری چرخهای و Sampling: دستگاه حدود ۹ چرخه اندازهگیری در هر ثانیه دارد.
-
رنگبندی و تنظیم تصویر: نرمافزار OKM Visualizer 3D Studio قابلیت انتخاب انواع “soil types” یا انواع خاک، تنظیم smoothing و threshold باعث بهتر دیده شدن اهداف میشود. این برای کسانی که دنبال دقت در تفکیک ساختارهای زیرزمینی هستند خیلی مهم است.
یک نکته کمتر شناخته شده
یه نکتهای که خیلی از تبلیغات نمیگن یا کاربران عادی شاید ندونن:
تأثیر «آنتن ارسال و دریافت به تناسب زاویه تاریکی زمین و جهت اسکن» – یعنی اگر کاربر آنتنها را کمی مایل یا به شکل ناهموار حرکت بدهد، یا سطح زمین ناهموار باشه، بازتاب سیگنالها ممکنه به درستی جمعآوری نشن، که باعث خطا در عمق سنجی یا تصویر سهبعدی میشود. بنابراین حفظ تراز بودن آنتنها و حرکات یکنواخت بسیار مهم است. همچنین گرمای شدید یا سرمای زیاد، خصوصا اگر علاوه بر دما، رطوبت زیاد هم باشد، ممکن است باعث انقباض/انبساط قطعات شود که تأثیر بر کالیبراسیون دارد.
گارانتی و خدمات پس از فروش :
تمامی سیستم های خریداری شده از شرکت کاوشیار دارای اصالت کالا و 3 سال گارانتی کتبی و 5 سال خدمات پس از فروش می باشند و شرکت کاوشیار تنها شرکتی هست که به شما خریداران گارانتی تعویض میدهد
و امکان خرید حضوری همراه با تست و آمورش صفر تا صد رایگان و ارسال یک روزه رایگان به سرتاسر دنیا رو به شما خریداران گرامی میدهد
تفاوت اصلی: فناوری مورد استفاده
- اسکن سهبعدی زمین (3D Ground Scan):
- فناوری: این سیستمها (مانند ، ، ) از فناوری الکترومغناطیس پالسی (EMS) یا مگنتومتری پیشرفته استفاده میکنند.
- تمرکز: این دستگاهها عمدتاً بر روی تشخیص فلزات (آهنی و غیرآهنی) و تغییرات مغناطیسی خاک تمرکز دارند. آنها میتوانند حفرهها را نیز شناسایی کنند، اما عملکرد اصلی آنها تشخیص فلزات است.
- GPR (رادار نفوذی در زمین):
- فناوری: این سیستم ( ) از امواج رادیویی با فرکانس بالا استفاده میکند.
- تمرکز: GPR روی بازتاب امواج از هر نوع جسم یا تغییر در چگالی زمین تمرکز دارد. میتواند فلزات، پلاستیک، بتن، لولهها، کابلها، سنگها و بهویژه فضاهای خالی بزرگ (تونلها و اتاقکها) را با دقت بالا شناسایی کند
